內嵌式直線電機模組

產品簡介

　　星宇推出125mm至235mm的標準鋁型材直線電機模組產品，覆蓋民用工業自動化絕大部分對于運動的需求。實現0-200kg的帶載能力，穩定運行在高速、高加減速、高精度的性能基礎上。此外，還特有80mm窄幅經濟型直線電機模組，可實現對絲桿傳動模組的完全替代。

產品特點

　　○ 重復精度：±5um
　　○ 絕對精度：<±25um/500mm
　　○ 高速運動3m/s-5m/s 高加速度≥2G帶載能力：6-120kg
　　○ 標準產品可達4M,可非標定制長度行程單軸多動子運動
　　○ 組合XY復合運動系統

應用領域

　　○ 半導體、攝像頭模組、光學器件
　　○ 激光打標、切割、焊接
　　○ 非標自動化：光電LCM、鋰電光伏
　　○ PCB\FPC制程應用
　　○ 汽車、光伏、大面板搬運

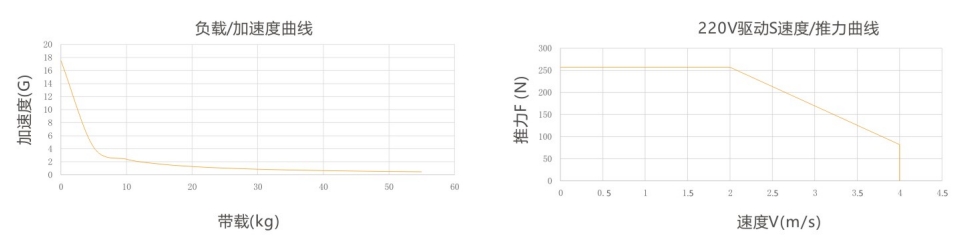

技術參數

性能參數
重復精度		±5um
定位精度		±25um/500mm
線性度	X-X	±10um/500mm
	X-Y	±10um/500mm
帶載能力(截止加速度0.5G)		10kg
最大加速度		4G
額定速度		2m/s
極速		4m/s
電機規格
峰值電流		9 Arms
持續電流		2 Arms
峰值推力		256.7 N
持續推力		82 N
電機力常數		34.1 N/Arms
反向電動勢		27.8 Vpeak/m/s
相間電感		15.5 mH
相間電阻		3.1  Ω
磁極距		24 mm
機械規格
模組座底	最大長度	1900 mm
	重量	10.4kg/m
	增長單位	50 mm
	最小長度	260 mm
滑臺長度	長度	150 mm
	重量	1.27kg
固定距離		35mm
配置信息
編碼器		標配1.0 um分辨率磁柵
		(其他需求可選配)
傳感器		標配光電開關
		(其他需求可選配)
電纜線		標配500mm(折彎半徑20mm)
		(其他需求可選配)

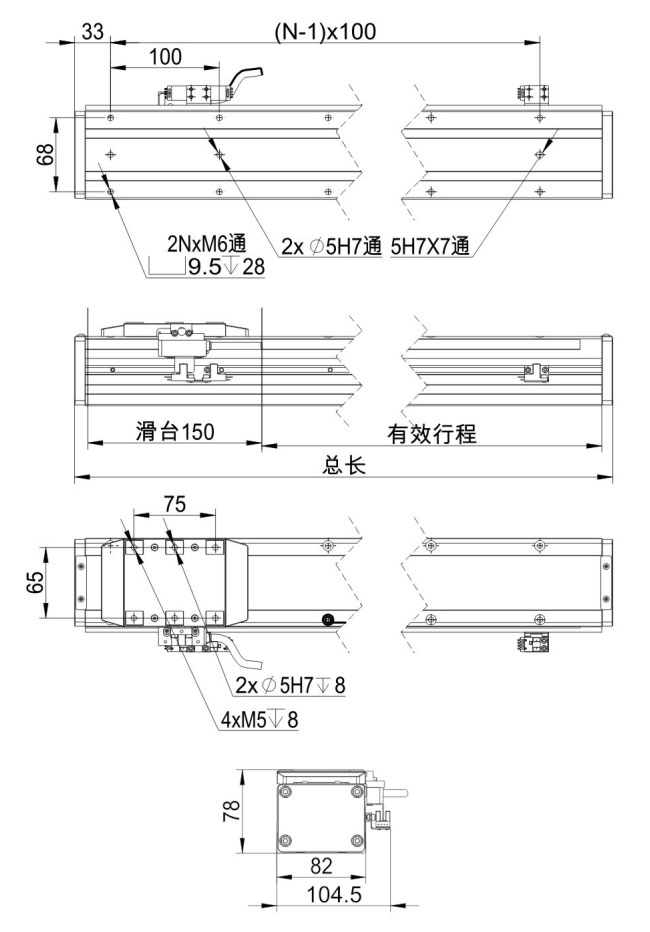

結構尺寸

型號說明
